5點、曲線和曲面
5.1頂點、交點

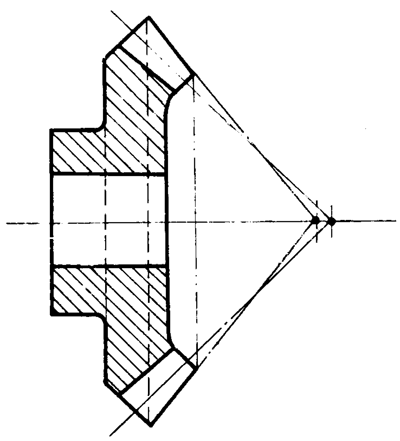

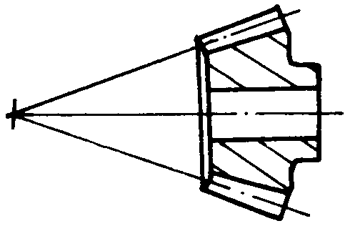

5.1.1分錐頂點
分度圓錐面的頂點 。

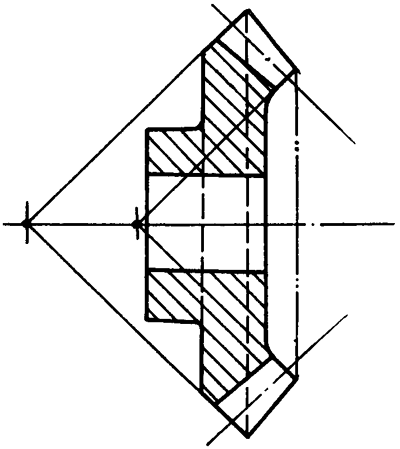

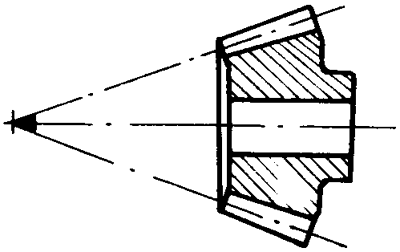

5.1.2根錐頂點
齒輪的軸向剖面内，齒輪軸線和根錐母線的交點。

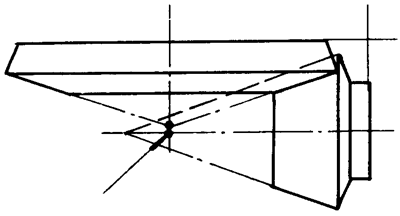

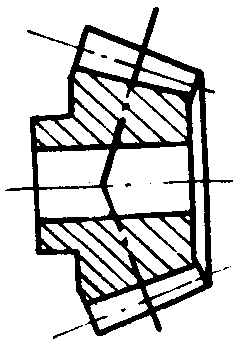

5.1.3軸線交點
錐齒輪副的兩軸線的交點。對於交錯軸齒輪副 ，指的是在垂直於兩軸線的公垂線的平面上投影的交點 。

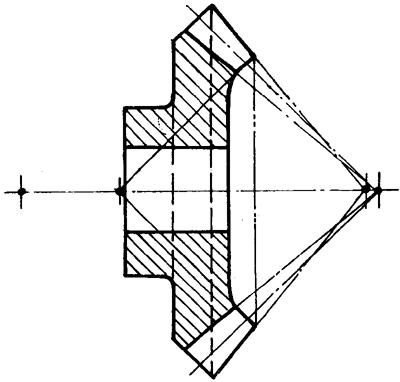

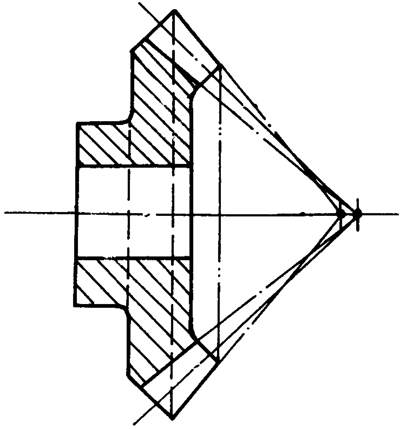

5.1.4公共錐頂
錐齒輪副兩節錐的公共頂點 ，即軸線交點。
5.2圓

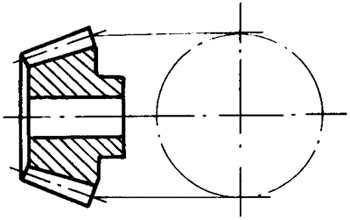

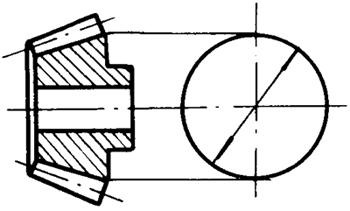

5.2.1分度圓
分度圓錐面被某一個垂直於軸線的平面所載的圓 ，此圓上的齒距是給定值。通常 ，分度圓被指定爲分錐與背錐的交線。

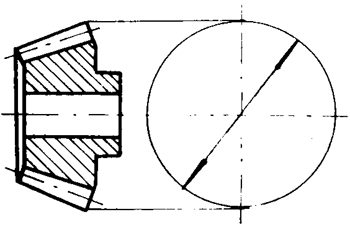

5.2.2節圓
節錐與垂直於軸線的平面交線 。
5.2.3齒根圓（根圓）
根錐與背錐的交線。
5.2.4齒頂圓（頂圓）
頂錐與背錐的交線 。
5.3曲面

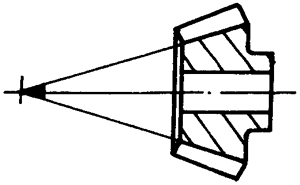

5.3.1分度圓錐面（分錐）
錐齒輪的分度曲面。

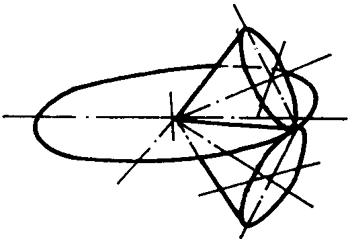

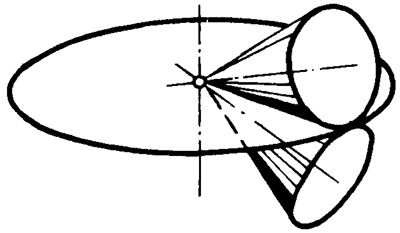

5.3.2節圓錐面（節錐）
相交軸齒輪副中的兩個錐齒輪的節曲面。
5.3.3齒頂圓錐面（頂錐）
錐齒輪的齒頂曲面
5.3.4齒根圓錐面（根錐）
錐齒輪的齒根曲面。
5.3.5背錐面（背錐）
錐齒輪上的一個圓錐面 ，它與節錐同一軸線。其母線與節錐垂直相交 ，並且交點位於節圓上，也就是說 ，背錐面是一個包含節圓的圓錐面。通常背錐面被定爲錐齒輪輪齒的大端端面。
5.3.6前錐面（前錐）
錐齒輪上的一個圓錐面 ，其母線位於輪齒小端 ，並與節錐垂直相交。
5.3.7中間錐面（中錐）
錐齒輪上的一個假想圓錐面，其母線通過齒寬中點，並與節錐垂直相交。
|
